锅炉：大气式燃烧器
网址：www.chinazhongchuang.cn 更新时间：2017-04-10 11:51 浏览次数：：119次
根据部分预混燃烧方法设计的燃烧器称为大气式燃烧器。
大气式燃烧器的工作原理：燃气在一定压力下，以一定流速从喷嘴喷出，进入吸气收缩管，燃气靠本身的能量吸入一次空气。在引射器内燃气和一次空气混合，然后，经头部火孔流出，进行燃烧，形成本生火焰。
大气式燃烧器由头部及引射器两部分组成。
大气式燃烧器的特点及应用范围
一、优点
1、比自然引风扩散式燃烧器火焰短、火力强、燃烧温度高。
2、可以燃烧不同性质的燃气，燃烧比较完全、燃烧效率比较高、烟气中CO含量比较少。
3、可以应用低压燃气、由于空气依靠燃气吸入，所以不需要送风设备。
4、适应性强，可以满足较多工艺的需要。
二、缺点
1、由于只预混了部分空气，而不是全部燃烧所需的空气，故火孔热强度、燃烧温度虽比自然引风扩散式燃烧器高，但仍受限制，扔不能满足某些工艺需求。
2、当热负荷较大时，多火孔燃烧器的结构比较笨重。
三、应用范围
多火孔大气式燃烧器应用非常广泛，在家庭及公共事业中的燃气用具如家用灶、热水器、沸水器及食堂灶上用的最为广泛，在小型锅炉及工业炉上也有应用。单火孔大气式燃烧器在中小型锅炉及某些工业炉上广泛应用。

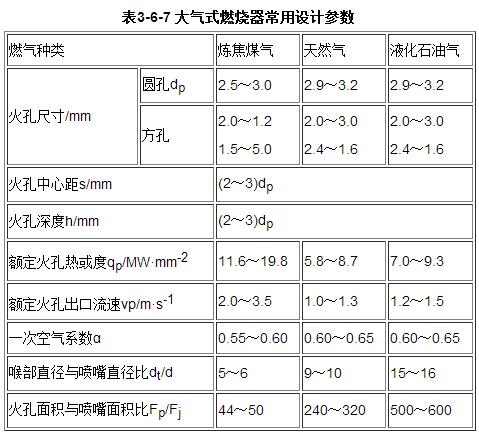

大气式燃烧器的设计计算：
大气式燃烧器的设计计算，包括头部计算和引射器的计算。
头部结构有多火孔和单火孔。它们的设计计算均以保证稳定燃烧为原则。一个合理设计的头部，必须使火焰不出现离焰、回火和黄焰，井使火焰特性满足加热工艺的需要。
民用燃具大多数采用多火孔头部，设计计算包括：选择头部型式及火孔形状，计算火孔尺寸、间距、孔深、火孔排数及头部容积，计算头部静压力等内容。
引射器按工质压力可分为高、中压(>2000Pa)及低压(<2000Pa)两种。在设计计算中，前者需要考虑气体的可压缩性;后者则不必。
按被引射气体的吸入速度，引射器又可分为常压吸气和负压吸气两种。如果引射器的吸气收缩管做得足够大，并逐渐过渡到圆柱形混合管，这时被引入的空气在收缩管内的流速很小，可以忽略，这样的引射器称为常压吸气引射器，也称为第二类引射器，低压大气式燃烧器的引射器多为此种;反之，如果吸气收缩管做得较小，被吸入空气流速较大，气流在管内发生强烈扰动，这时空气流速便不可忽略，这样的引射器则称为负压吸气引射器，也叫第一类引射器。
比较而言，在第一类引射器中，燃气和空气的速度差较小，能量损失也较小，引射效率较高。高、中压大气式燃烧器的引射器多为负压吸气式引射器。
